GU手動真空球閥
GU型高真空(壓力)球閥用于接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
主要技術性能
閥門漏率：Valve Leak Rate |
≤1.3×10-4Pa.L/S. |
適用溫度：Applicable Temperature |
-30～+150℃ |
適用范圍：Appy Range |
|
連接型式 Loose Flange |
使用壓力范圍(Pa) |
活套法蘭(GB6070、JB919) |
0.6×106～1.3×10-4 |
焊接法蘭(GB6070、JB919) |
1.6×106～1.3×10-4 |
快卸法蘭(GB4982) |
0.1×106～1.3×10-4 |
螺紋連接 Threaded Connection |
1.6×106～1.3×10-4 |
主要零件材料
閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。
外形及連接尺寸

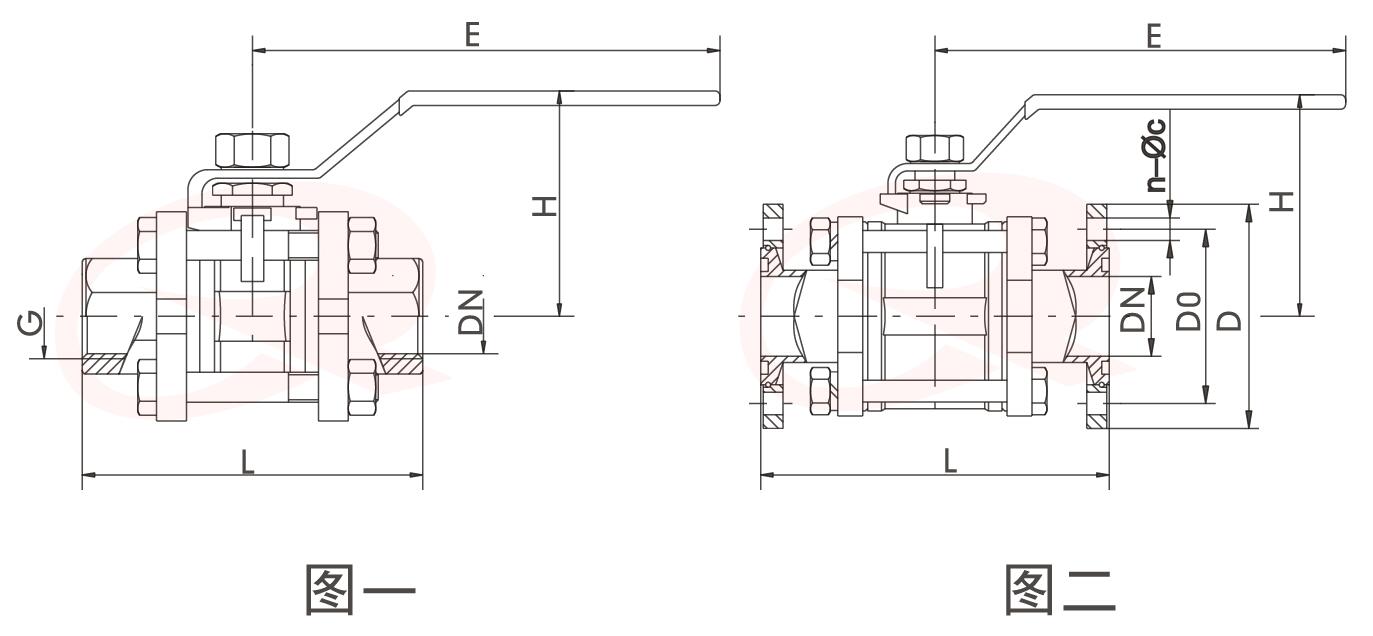

螺紋連接的外形及連接尺寸(圖一)
Model 型號 |
DN |
G |
H |
E |
L |
GU-10(G) |
10 |
1/4" |
52 |
105 |
68 |
GU-16(G) |
16 |
1/2" |
64 |
130 |
72 |
GU-20(G) |
20 |
3/4" |
67 |
130 |
82 |
GU-25(G) |
25 |
1" |
83 |
165 |
90 |
GU-32(G) |
32 |
1-1/4" |
89 |
165 |
112 |
GU-40(G) |
40 |
1-1/2" |
100 |
190 |
120 |
GU-50(G) |
50 |
2" |
125 |
190 |
145 |
GU-63(G) |
63 |
2-1/2" |
150 |
250 |
185 |
GU-80(G) |
80 |
3" |
161 |
250 |
210 |
GU-100(G) |
100 |
4" |
180 |
280 |
268 |
活套法蘭連接(GB6070)(圖二)
Model 型號 |
DN |
D |
Do |
H |
E |
L |
n-φc |
GU-10(F) |
10 |
55 |
40 |
52 |
105 |
84 |
4-φ6.6 |
GU-16(F) |
16 |
60 |
45 |
64 |
130 |
84 |
4-φ6.6 |
GU-25(F) |
25 |
70 |
55 |
83 |
165 |
114 |
4-φ6.6 |
GU-32(F) |
32 |
90 |
70 |
89 |
165 |
140 |
4-φ9 |
GU-40(F) |
40 |
100 |
80 |
100 |
190 |
160 |
4-φ9 |
GU-50(F) |
50 |
110 |
90 |
125 |
190 |
170 |
4-φ9 |
GU-63(F) |
63 |
130 |
110 |
150 |
250 |
195 |
4-φ9 |
GU-80(F) |
80 |
145 |
125 |
161 |
250 |
220 |
8-φ9 |
GU-100(F) |
100 |
165 |
145 |
180 |
280 |
280 |
8-φ9 |
快卸法蘭連接(GB4982)(圖三)
Model 型號 |
DN |
D1 |
D |
H |
E |
L |
GU-10(KF) |
10 |
12.2 |
30 |
52 |
105 |
84 |
GU-16(KF) |
16 |
17.2 |
30 |
64 |
130 |
84 |
GU-25(KF) |
25 |
26.2 |
40 |
83 |
165 |
114 |
GU-32(KF) |
32 |
34.2 |
55 |
89 |
165 |
140 |
GU-40(KF) |
40 |
41.2 |
55 |
100 |
190 |
160 |
GU-50(KF) |
50 |
52.2 |
75 |
125 |
190 |
170 |
焊接式連接(GB4982)(圖四)
Model 型號 |
DN |
D |
H |
E |
L |
GU-10H |
10 |
17.5 |
52 |
105 |
94 |
GU-16H |
16 |
22.7 |
64 |
130 |
104 |
GU-20H |
20 |
30 |
67 |
130 |
114 |
GU-25H |
25 |
33.5 |
83 |
165 |
114 |
GU-32H |
32 |
42 |
89 |
165 |
140 |
GU-40H |
40 |
48.5 |
100 |
190 |
160 |
GU-50H |
50 |
60. |
125 |
190 |
170 |
GU-63H |
63 |
76.5 |
150 |
250 |
195 |
GU-80H |
80 |
90 |
161 |
250 |
203 |
GU-100H |
100 |
106.5 |
180 |
280 |
280 |
