GD-J/S高真空擋板閥
GD-J/S高真空擋板閥 用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。高真空擋板閥按軸封結構可分GD-J型橡膠軸封和GD-J(b)型波紋管軸封兩種。按通導形式可分GD-J為角通型式，GD-S為帶預抽口的三通型式。
GD-J/S高真空擋板閥主要技術性能


適用范圍：Applicability

105～1.3×10-4Pa(軸封為橡膠)
105～1.3×10-5Pa(軸封為波紋管)

閥門漏率：Valve Leak Rate

≤1.3×10-4Pa.L/S.(軸封為橡膠)
≤1.3×10-5Pa.L/S.(軸封為波紋管)

適用溫度：Applicable Temperature

-25～+80℃(丁腈橡膠)
-30～+150℃(氟橡膠)

安裝狀態：Mounting State

≤DN100任意
>DN100豎直

 GD-J/S高真空擋板閥主要零件材料
閥體、閥蓋、閥桿：鋁合金、碳鋼或不銹鋼
密封件：丁腈橡膠、氟橡膠、波紋管(軸封)。

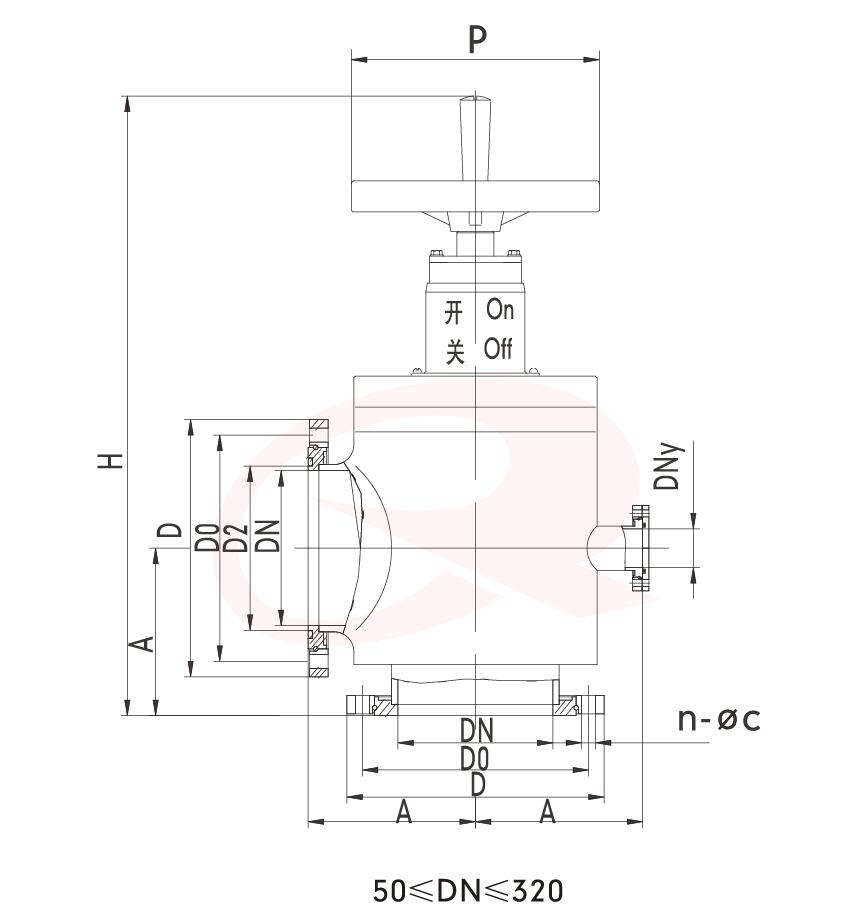

GD-J/S高真空擋板閥外形及連接尺寸
 說明: http://wwwzhybfcom248.vh1.mtnets.net/UploadFiles/GD.jpg


Model
型號

DN

D1

Do

D2

A

P

H

n-φc

Dny預抽口

法蘭標準

GD-J50

50

110

90

55

70

78

203

4-φ9



GB6070

GD-J63

63

130

110

68

88

160

380

4-φ9



GD-J80

80

145

125

85

98

160

400

8-φ9



GD-J100

100

165

145

105

108

160

420

8-φ9



GD-J(S)160

160

225

200

165

158

160

575

8-φ11

DN40 GB4982

GD-J(S)200

200

285

260

208

200

160

655

12-φ11

DN50 GB6070

GD-J(S)250

250

335

310

258

208

250

690

12-φ11

DN63 GB6070

GD-J(S)320

320

425

395

328

250

250

785

12-φ14

DN80 GB6070

GD-J(S)150

150

220

195

156

158

160

575

8-φ12

DN40 GB4982

JB919

GD-J(S)300

300

380

350

308

250

250

785

8-φ14

DN80 GB6070

JB919

注：1、型號中帶J的表示沒有預抽口，帶S的表示有預抽口，帶b的表示波放管軸封。
2、DN80以上的產品，若其主要材料需要為不銹鋼或波紋管軸封時，客戶須特殊指定。
