產品特點
GDQ-J/Z氣動高真空擋板閥
GDQ-J-Z氣動高真空擋板閥是通過電磁換向閥改變氣路方向來控制氣缸運動，在失去電源或壓縮空氣時，閥門將依靠彈簧力自動關閉，達到閥門啟閉，從而接通或切斷真空管路中氣流的目的。適用介質為純凈空氣或非腐蝕性氣體?？裳b帶反饋信號裝置。
主要技術性能
適用范圍： |
105~6.7x10-6Pa(正反向) |
閥門漏率： |
≤1.3x10-6 Pa.L/S |
適用溫度： |
-30~+150℃ |
氣源壓力： |
0.4~0.6MPa |
安裝狀態： |
任意 |
電源： |
標準出廠：AC220V/50HZ |
特殊指定：AC110V,DC24V |
主要零件材料
閥體： |
不銹鋼或鋁合金 |
閥芯： |
不銹鋼 |
密封件： |
氟橡膠、波紋管（軸封） |

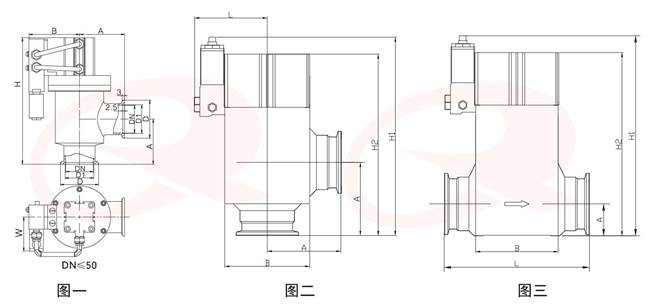

外形及連接尺寸(GB4982/ISO-KF)
GDC-J快卸法蘭連接（不銹鋼）圖一
Model |
DN |
D |
D1 |
A |
H |
B |
W |
型號 |
(mm) |
||||||
GDQ-J10b(KF) |
10 |
30 |
12.2 |
30 |
120 |
52 |
40 |
GDQ-J16b(KF) |
16 |
30 |
17.2 |
40 |
140 |
58 |
40 |
GDQ-J25b(KF) |
25 |
40 |
26.2 |
50 |
150 |
58 |
40 |
GDQ-J40b(KF) |
40 |
55 |
41.2 |
65 |
183 |
75 |
50 |
GDQ-J50b(KF) |
50 |
75 |
52.2 |
70 |
190 |
75 |
50 |
GDC-J快卸法蘭連接（鋁合金）圖二
Model |
DN |
A |
B |
H2 |
H1 |
L |
型號 |
(mm) |
|||||
GDQ-J10b(KF) |
10 |
30 |
40×40 |
115 |
130 |
45 |
GDQ-J16b(KF) |
16 |
40 |
45×45 |
125 |
140 |
50 |
GDQ-J25b(KF) |
25 |
50 |
64×64 |
145 |
155 |
59.5 |
GDQ-J40b(KF) |
40 |
65 |
75×75 |
160 |
175 |
65 |
GDQ-J50b(KF) |
50 |
70 |
94×94 |
180 |
190 |
75 |
GDC-Z快卸法蘭連接（不銹鋼）圖三
Model |
DN |
A |
B |
L |
H2 |
H1 |
型號 |
(mm) |
|||||
GD-J16b(KF) |
16 |
16 |
52×52 |
80 |
125 |
140 |
GD-J25b(KF) |
25 |
21 |
64×64 |
100 |
145 |
155 |
GD-J40b(KF) |
40 |
28.5 |
75×75 |
130 |
160 |
175 |
