GCDb擺動式電動高真空插板閥
GCDb擺動式電動高真空插板閥是通過電動裝置驅動閥桿帶動閥板作擺動運動，達到閥門的開啟或關閉目的，從而接通或切斷真空管路中的氣流。適用介質為純凈空氣或非腐蝕性氣體。
主要技術性能：
適用范圍： |
105~6.7*10-7Pa |
閥門漏率： |
≤1.3*10-7Pa.L/S |
適用溫度： |
-30~+150℃ |
電源： |
標準出廠：AC220V/50Hz |
安裝狀態： |
豎直或水平 |
閥門開啟時閥板兩側的壓差： |
≤2.7*104Pa |
主要零件材料：
閥體、閥板： |
304不銹鋼 |
密封件： |
氟橡膠 |

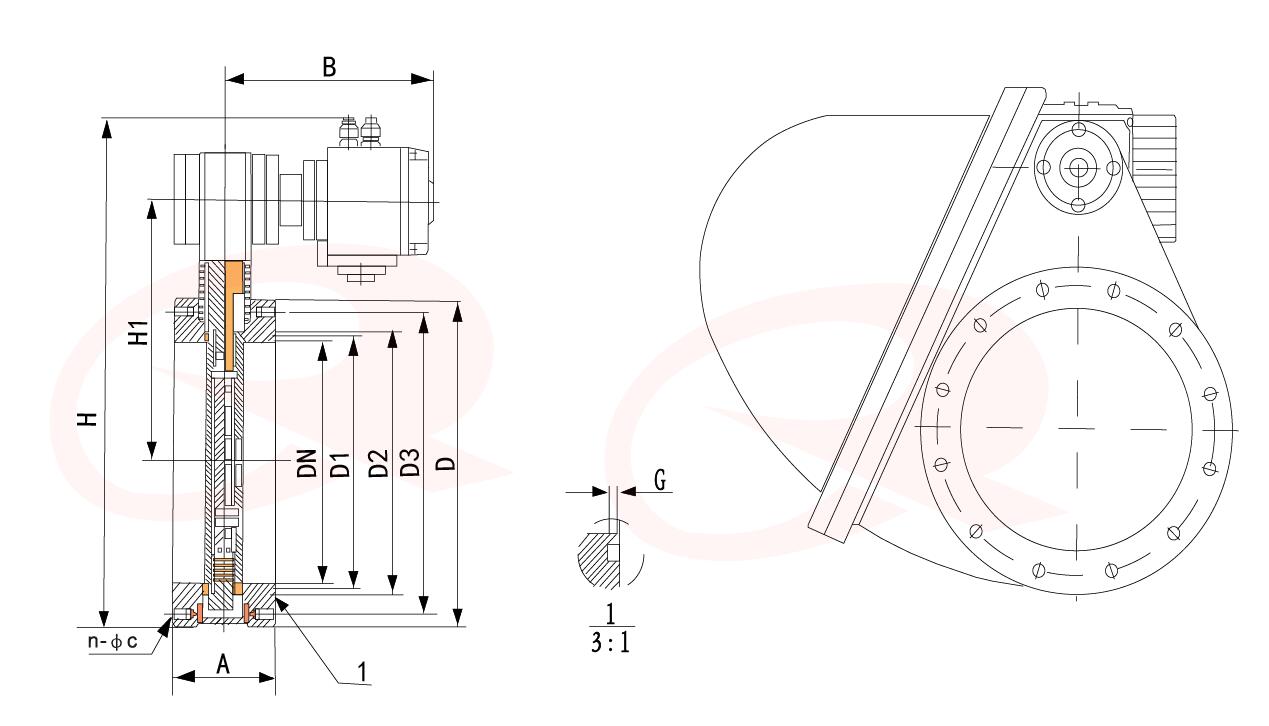

外形及連接尺寸（GB6070-1995）
Model |
DN |
D |
D1 |
D2 |
D3 |
A |
B |
H1 |
H |
n-φc |
G |
型號 |
|||||||||||
GCDb-80 |
80 |
145 |
85 |
93 |
125 |
70 |
210 |
155 |
195 |
4-φ8 |
2.4 |
GCDb-100 |
100 |
165 |
105 |
113 |
145 |
70 |
210 |
160 |
200 |
8-φ8 |
2.4 |
GCDb-160 |
160 |
225 |
165 |
173 |
200 |
88 |
223 |
190 |
280 |
8-φ10 |
2.4 |
GCDb-200 |
200 |
285 |
208 |
220 |
260 |
88 |
223 |
242 |
355 |
12-φ10 |
3.6 |
GCDb-250 |
250 |
335 |
258 |
270 |
310 |
100 |
224 |
270 |
418 |
12-φ10 |
3.6 |
GCDb-320 |
320 |
425 |
328 |
344 |
395 |
120 |
248 |
295 |
530 |
12-φ12 |
4.8 |
GCDb-400 |
400 |
510 |
410 |
426 |
480 |
150 |
300 |
340 |
700 |
12-φ12 |
4.8 |
GCDb-500 |
500 |
610 |
510 |
526 |
580 |
170 |
330 |
461 |
855 |
16-φ12 |
4.8 |
GCDb-630 |
630 |
750 |
642 |
662 |
720 |
180 |
340 |
572 |
1015 |
20-φ12 |
6 |
