CCD電動超高真空插板閥
CCD電動超高真空插板閥是通過電動裝置驅動閥桿帶動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。
帶反饋信號裝置。
真空插板閥主要技術性能

適用范圍：Applicability	105～1.3×10-7Pa(DN≤200) 105～6.7×10-7Pa(DN≤200)
閥門漏率：Valve Leak Rate	≤1.3×10-8Pa.L/S.(DN≤200) ≤6.7×10-7Pa.L/S.(DN≥250)
適用溫度：Applicable Temperature	-30～+150℃
閥門開啟時閥板兩側的壓差：The differential pressure between the two sides of valve disc upon valve opening:	≤2.7×103Pa.
安裝狀態：Mounting State	豎直或水平
電壓：Power Supply	AC220V/50Hz

主要零件材料
閥體、閥板：不銹鋼
密封件：氟橡膠、波紋管(軸封)、丁腈橡膠。

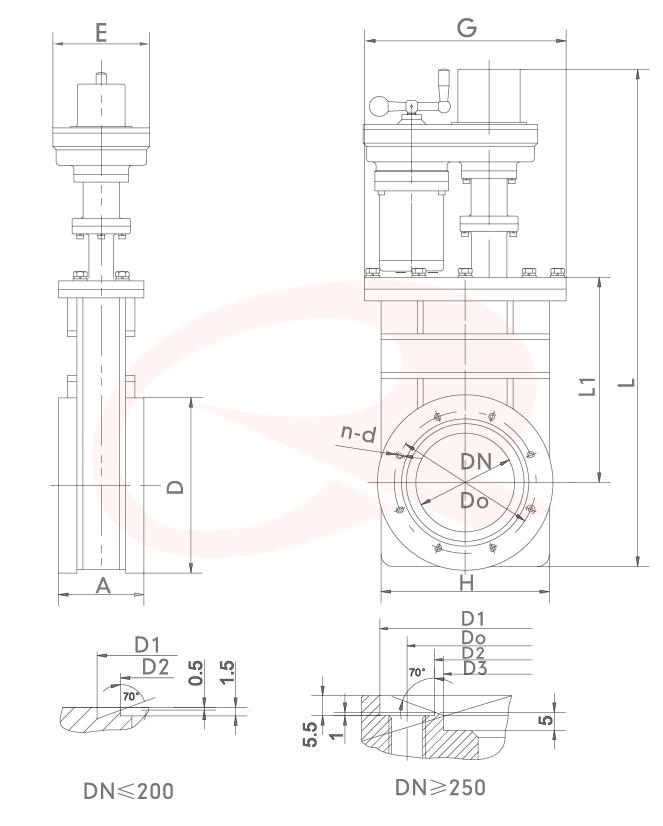

外形及連接尺寸

Model 型號	DN	A	H	D	Do	D1	D2	L	L1	G	E	n-d
CCD-50	50	60	92	89	72.4	61.6	55.6	515	153	220	124	8-M8
CCD-63	63	65	105	114	92.1	82.6	76.6	566	180	220	124	8-M8
CCD-80	80	65	130	130	110	99	93	603	200	220	124	16-M8
CCD-100	100	70	152	152	130.2	120.7	114.7	653	267	220	124	16-M8
CCD-150	150	70	202	202	181	171.5	165.5	771	350	270	150	20-M8
CCD-200	200	80	251	253	231.8	222.3	216.6	889	424	270	150	24-M8
CCD-250	250	85	300	314	288	308	275	1127	574	350	200	24-M10
CCD-300	300	85	352	365	338	353	323	1197	613	400	200	32-M10
CCD-320	320	85	372	385	357	379	344	1220	613	440	200	36-M10
CCD-400	400	110	456	497	454	480	440	1480	810	536	200	36-M12
CCD-500	500	135	595	590	555	580	540	1580	870	640	220	40-M12
CCD-630	630	135	690	700	658	680	639	1730	960	780	220	40-M16
CCD-800	800	150	880	890	855	880	835	1960	1100	950	220	60-M16
